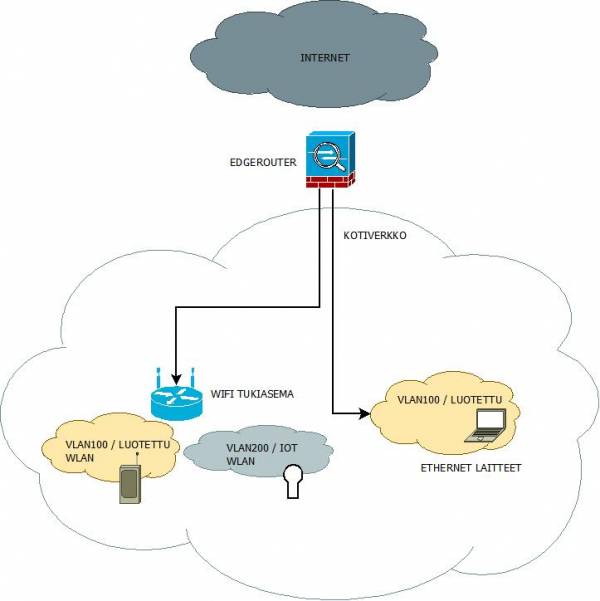

Edgerouterin portti / nimi / aliverkko / vlan:

• ETH0 / Internet interface modeemille / operaattorilta dhcp:llä / -
• ETH1 / Trunk portti / 192.168.[1-2].0/24 / VLAN100 untagged & VLAN200 tagattu
• ETH2 / Kodin luotetut laitteet / 192.168.1.0/24 / VLAN100 untagged
• ETH3 / Kodin luotetut laitteet / 192.168.1.0/24 / VLAN100 untagged
• ETH4 / Kodin luotetut laitteet / 192.168.1.0/24 / VLAN100 untagged

Ajatuksena tehdä kohtuu simppeli kahden vlanin kotiverkko, jota voi tarvittaessa muokata haluamakseen lisäämällä / poistamalla vlaneja. Älykotihengessä tässä esimerkissä tehdään VLAN100 kodin luotetuille laitteille sekä VLAN200 kodin IOT laitteille joilta halutaan estää liikenne internetin suuntaan.

Tarkennusta palomuurille tehtävästä konffiksesta:

• ETH0 portti internettiin (Kytketty modeemille/mokkulalle joka siltaavassa tilassa)
• ETH1 porttiin esim wlan tukiasema toiseen päähän, joka osaa tagata vlan verkkoja
• ETH1-4 porteista tuleva liikenne tägätään Edgerouterilla oletuksena VLAN100 verkoksi,joka käsittää ns. normaalin kotiverkon. Kaikki näihin portteihin untagged liikenne katsotaan siis kuuluvan kotiverkkoon.
• ETH1 portissa sallittu myös VLAN200 tagattu liikenne (IOT verkko joka liikennöi esim mainitun wlan tukiaseman kautta). Tässä pitää huomioida että vastapään (wlan tukiasema) on oltava vlan kykyinen & osattava tagata liikenne oikealla 100 tai 200 vlan merkinnällä riippuen kumman verkon SSID kautta ollaan kiinni WLAN:ssa.
• Paikallinen DNS (Mahdollistaa omien DNS nimien käytön kotiverkossa)
• NAT ipv4 liikenteelle
• IPV6 konffis VLAN100 kotiverkolle
• Tarvittavat palomuurisäännöt jotka lisätään oikeille edgerouterin liitännöille

• Huom: Ohjekirja GUI puolelle täältä: https://dl.ubnt.com/guides/edgemax/EdgeOS_UG.pdf
• Komentoriviconfigin käsittelyohje: https://help.ui.com/hc/en-us/articles/204960084-EdgeMAX-Manage-the-configuration-file
• Komentorivin yleinen ohje: https://help.ui.com/hc/en-us/articles/204960094-EdgeRouter-Configuration-and-Operational-Mode

Palomuurin komentorivikonffis on objekti -tyylinen, joka muistuttaa Juniperin reitittimiä aika paljon. Yhtäläisyyksiä Cisco maailmaan ei juurikaan ole, paitsi ”configure” komento jolla siirrytään perus tilasta konfigurointitilaan vrt. Ciscon klassinen ”configure terminal” -komento.

Edgerouterissa on 3 eri konfiguraation tasoa:

• Working config - Ei-aktiivinen konfiguraatio jota ei vielä olla otettu ajoon ”commit” komennolla. Kaikki uudet muutokset lukeutuvat ensin tähän konffikseen. Muutokset eivät ole vielä ajossa / aktiivisia.
• Active config - Aktiivinen konffis jota ei vielä ole tallennettu ”save” komennolla Boot/startup konfigiksi. Jos olet ajanut uusien muutoksiesi jälkeen ”commit” komennon niin silloin muutokset lukeutuvat tähän konffikseen ja ne tulevat ajoon / aktiiviseksi.
• Boot/startup config - Ladataan aina käynnistyessä (config.boot). Kun olet ajanut ”save” komennon niin sen jälkeen muutokset lukeutuvat tähän konffikseen.

Käytännössä siis kun olet tehnyt muutoksia ja haluat ne ajoon, niin ajat ensin ”commit” ja kun tämä menee läpi (muutokset tulevat tässä kohtaa ajoon) ,niin voit tallentaa configin pysyvästi Edgeroutterille ”save” komennolla niin se kestää myös bootin yli. Erillinen ”save” komento on hyvä ja pelastava asia jos esim. satut lukitsemaan itsesi ulos commitilla. Edgeroutterin bootti tässä kohtaa palauttaa vanhan toimivan konffiksen ja pääset taas kiinni järjestelmään. Tässä esimerkin omaisesti ”interfaces” objekti, joka sisältää tässä esimerkissä yhden ethernet (eth0) objektin ja sen alla mm. palomuurisäännöt niin ikään omina objekteinaan. Objektin tunnistaa aina sen perässä olevista aaltosulkeista.

# Configure tilaan siirtyminen
configure

#Näytä verkkoliitännät
show interfaces
...
interfaces {
    ethernet eth0 {
        address dhcp
        description "Internet interface"
        duplex auto
        firewall {
            in {
                name WAN_IN
            }
            local {
                name WAN_LOCAL
            }
        }
        speed auto
    }
}

Esimerkiksi objektin ”interfaces → ethernet eth0 → firewall” konffikset voidaan luoda seuraavilla yksinkertaisilla komennoilla jotka luovat omat ”in” ja ”local” aliobjektit ja näille omat sääntölistat WAN_IN sekä WAN_LOCAL:

# Siirrytään configure tilaan

configure
# Luodaan kaksi uutta palomuuriobjektia oikeisiin "polkuihin" :
set interfaces ethernet eth0 firewall in name WAN_IN
set interfaces ethernet eth0 firewall local name WAN_LOCAL

Objektien alle voi myös navigoida suoraan ”edit” komennolla ja antaa ko .polussa ”show” komennon joka printtaa vain kyseisen objektin + sen mahdollisten aliobjektien konffikset. Tabitäydennys toimii komentorivillä toimiessa:

edit interfaces ethernet eth0 firewall in
[edit interfaces ethernet eth0 firewall in]
show
 name WAN_IN
[edit interfaces ethernet eth0 firewall in]

”up” komennolla pääsee takaisin / ylöspäin objektien hierarkiassa. Hakasulut näyttävät aina objektin polun missä käyttäjä sillä hetkellä on:

[edit interfaces ethernet eth0 firewall in]
up
[edit interfaces ethernet eth0 firewall]
show
 in {
     name WAN_IN
 }
 local {
     name WAN_LOCAL
 }

Käytännössä jos siis menet palomuurin kaikista ylimmälle tasolle ja annat show komennon niin koko palomuurin konffis printtaantuu objekteina näytölle. ”top” komennolla pääset aina suoraan koko hierarkian ylimmälle tasolle.

Ennenkuin alat runnomaan koko konffista sisään Edgerouterille, niin harjoitellaan vähän objektin lisäämistä ja poistoa manuaalisesti. Opit samalla navigoimaan eri objektien välillä konfiguraatiossa:

# Kun Edgerouteria asennetaan ensimmäistä kertaa eli kun ollaan
# tehdasasetuksilla niin kytke Läppäri
# ensin Edgerouterin/palomuurin eth0 liitäntään ja ota puttyllä ssh
# palomuurin IP osoitteeseen: 192.168.1.1
# Huom! Läppärin IP osoitteen oltava samasta aliverkosta
# Laita winukasta kiinteä ip esim 192.168.1.2.
# Username: ubnt
# Password: ubnt

# Poistetaan ensin pari tehdasasetusta 'interfaces -> ethernet' polun alta.
# Siirry configure tilaan 'configure' komennolla
configure

# Siirry edit komennolla oikeaan polkuun eth0 objektin sisälle
edit interfaces ethernet eth0
# Anna nyt show komento jolla printtaat eth0 objektin sisällön
show
# Poista eth0 objektin osoitemäärittely ja lisää dhcp määritys.
# Osoitemäärittelyä ei tarvita koska tämä liitäntä tulee onkimaan dhcp:llä
# julkisen ip osoitteen operaattorin verkosta
# ks. verkkokuvan modeemi <-> edgerouter välinen yhteys
delete address 192.168.1.1/24
set address dhcp
set description 'Internet interface'

# Anna compare komento niin näet mitä olet ajamassa sisään (plussa ja miinus kertovat)
# Muutoksia ei vielä ajeta sisään, vaan tämä tehdään yhdellä commitilla vasta aivan lopussa.
compare

# Siirry tämän jälkeen eth1 objektin alle
edit interfaces ethernet eth1
# Anna show komento jolla printtaat eth1 objektin sisällön
show
# Poista eth1 portin dhcp määrittely objektista (tälle liitännälle ei tehdä muuta)
delete address dhcp

# Anna taas compare komento niin näet mitä olet ajamassa sisään (plussa ja miinus kertovat)
compare

# Muutoksia ei olla vielä otettu käyttöön koska et ole commitoinut konffista.
# Ennen committia sinun tulee jatkaa allaolevalla ohjeella "Koko palomuurin konffis" ja lyödä loput konffikset sisään.

###########################################################################################
# Edgerouter konffis, jonka päälle voit rakennella oman ympäristösi
#
# Verkollisia olettamuksia, joita konffiksessa käytetty
# VLAN100 => Kodin luotettu verkko 192.168.1.0/24
# VLAN200 => IOT laitteet joita ei haluta päästää juttelemaan internettiin 192.168.2.0/24
###########################################################################################

# Kun Edgerouteria asennetaan ensimmäistä kertaa eli kun ollaan tehdasasetuksilla niin kytke Läppäri
# ensin Edgerouterin/palomuurin eth0 liitäntään ja ota putty ohjelmalla ssh yhteys
# palomuurin IP osoitteeseen: 192.168.1.1
# Huom! Oman koneesi IP osoitteen oltava samasta aliverkosta (Esim 192.168.1.2)
# Username: ubnt
# Password: ubnt

# Kun ssh yhteys on auennut, niin siirry configure tilaan jossa voidaan syöttää varsinaiset komennot sisään
configure

# Asetetaan aluksi system offload päälle.
# Tämä siirtää kaksi laitteen ominaisuutta (nat & ipsec)
# prosessorin käsittelystä hardwaren käsittelyyn.
# Tämä lisää pakettien läpikytkentänopeutta Edgeroutterin läpi.
# Erityisesti hwnat system offload on tavalliselle ipv4 käyttäjälle hyödyllinen.
set system offload hwnat enable
set system offload ipsec enable

# Eth0 (Internetin suuntaan oleva liitäntä)
# Skippaa tämä jos teit jo harjoitusosion, koska silloin nämä on jo tehty.
# Poistetaan ensin pari tehdasasetusta eth0 ja eth1 alta jotta voidaan ottaa uudet omat asetukset käyttöön
delete interfaces ethernet eth0 address 192.168.1.1/24
delete interfaces ethernet eth1 address dhcp
set interfaces ethernet eth0 address dhcp
set interfaces ethernet eth0 description 'Internet interface'

# Interfaces (Switch port & ETH porttimääritykset LAN varten)
# Switch määrittely kytkee palomuurin portit softatasolla niin siihen liitetyt portit toimivat
# palomuurin silmin kytkimenä ja mahdollistaa tätä myöden vlanien käytön.
# pvid = vlan id itse portille (tagaamaton liikenne leimataan tällä id:llä)
# vid = tagattu vlan liikenne joka sallitaan portin läpi (vain wlan tukarin trunk portille)
set interfaces switch switch0 firewall in
set interfaces switch switch0 mtu 1500
set interfaces switch switch0 switch-port vlan-aware enable
set interfaces switch switch0 switch-port interface eth1 vlan pvid 100
set interfaces switch switch0 switch-port interface eth1 vlan vid 200
set interfaces switch switch0 switch-port interface eth2 vlan pvid 100
set interfaces switch switch0 switch-port interface eth3 vlan pvid 100
set interfaces switch switch0 switch-port interface eth4 vlan pvid 100

# DHCP (Osoitteiden jakaminen LAN:iin)
# DHCP yleiset asetukset
set service dhcp-server static-arp disable
set service dhcp-server use-dnsmasq enable
set service dhcp-server disabled false
set service dhcp-server hostfile-update disable
# Kotiverkko luotetuille laitteille (nimetään VLAN100)
set service dhcp-server shared-network-name VLAN100 authoritative disable
set service dhcp-server shared-network-name VLAN100 subnet 192.168.1.0/24 default-router 192.168.1.1
set service dhcp-server shared-network-name VLAN100 subnet 192.168.1.0/24 dns-server 192.168.1.1
set service dhcp-server shared-network-name VLAN100 subnet 192.168.1.0/24 domain-name koti.local
set service dhcp-server shared-network-name VLAN100 subnet 192.168.1.0/24 lease 86400
set service dhcp-server shared-network-name VLAN100 subnet 192.168.1.0/24 start 192.168.1.100 stop 192.168.1.199
# IOT verkko, josta blokataan yhteys oman verkkonsa ulkopuolelle (nimetään VLAN200)
set service dhcp-server shared-network-name VLAN200 authoritative disable
set service dhcp-server shared-network-name VLAN200 subnet 192.168.2.0/24 default-router 192.168.2.1
set service dhcp-server shared-network-name VLAN200 subnet 192.168.2.0/24 dns-server 192.168.2.1
set service dhcp-server shared-network-name VLAN200 subnet 192.168.2.0/24 domain-name iot.local
set service dhcp-server shared-network-name VLAN200 subnet 192.168.2.0/24 lease 86400
set service dhcp-server shared-network-name VLAN200 subnet 192.168.2.0/24 start 192.168.2.100 stop 192.168.2.199

########################
### Palomuurisäännöt ###
########################
# LOCAL = liikenne sisään palomuurille, joka kohdistuu palomuurin omaan local osoitteeseen
# IN = liikenne sisään palomuurille, joka menossa palomuurin läpi muualle verkkoon

# BOGON ryhmä, jonka verkot tunnistetaan ei valideiksi internetin puolella.
# Käytetään blacklistana eth0 liitännän puolella koska internetistä ei voida tulla näillä osoitteilla missään tilanteessa sisään,
# eli liikenne näistä voidaan suoraan heittää roskiin
set firewall group network-group BOGON network 0.0.0.0/8
set firewall group network-group BOGON network 10.0.0.0/8
set firewall group network-group BOGON network 100.64.0.0/10
set firewall group network-group BOGON network 127.0.0.0/8
set firewall group network-group BOGON network 169.254.0.0/16
set firewall group network-group BOGON network 172.16.0.0/12
set firewall group network-group BOGON network 192.0.0.0/24
set firewall group network-group BOGON network 192.0.2.0/24
set firewall group network-group BOGON network 192.168.0.0/16
set firewall group network-group BOGON network 192.18.0.0/15
set firewall group network-group BOGON network 198.51.100.0/24
set firewall group network-group BOGON network 203.0.113.0/24
set firewall group network-group BOGON network 224.0.0.0/4
set firewall group network-group BOGON network 240.0.0.0/4

# Säännöt toimivat sillä periaatteella että ruleja käydään läpi pienimmästä suurimpaan ja jos mikään sääntö ei osu niin default-action toteutetaan.
# WAN local (WAN puolen liikenne palomuurin omaan ip osoitteeseen)
set firewall name WAN-LOCAL default-action drop
set firewall name WAN_LOCAL description 'Traffic from internet to the router WAN IP'
set firewall name WAN_LOCAL enable-default-log
set firewall name WAN_LOCAL rule 10 action drop
set firewall name WAN_LOCAL rule 10 description 'Drop invalid state'
set firewall name WAN_LOCAL rule 10 log disable
set firewall name WAN_LOCAL rule 10 state invalid enable
set firewall name WAN_LOCAL rule 20 action drop
set firewall name WAN_LOCAL rule 20 description 'Drop BOGON source'
set firewall name WAN_LOCAL rule 20 source group network-group BOGON
set firewall name WAN_LOCAL rule 30 action accept
set firewall name WAN_LOCAL rule 30 description 'Allow Established'
set firewall name WAN_LOCAL rule 30 log disable
set firewall name WAN_LOCAL rule 30 state established enable
set firewall name WAN_LOCAL rule 30 state related enable

# WAN inbound (WAN puolen liikenne joka tulossa sisään ja menossa kotiverkkoon)
set firewall name WAN_IN default-action drop
set firewall name WAN_IN description 'Traffic from Internet to LAN'
set firewall name WAN_IN enable-default-log
set firewall name WAN_IN rule 10 action drop
set firewall name WAN_IN rule 10 description 'Deny Invalid'
set firewall name WAN_IN rule 10 log enable
set firewall name WAN_IN rule 10 state invalid enable
set firewall name WAN_IN rule 20 action drop
set firewall name WAN_IN rule 20 protocol all
set firewall name WAN_IN rule 20 source group network-group BOGON
set firewall name WAN_IN rule 30 action accept
set firewall name WAN_IN rule 30 description 'Allow established/related state'
set firewall name WAN_IN rule 30 log disable
set firewall name WAN_IN rule 30 state established enable
set firewall name WAN_IN rule 30 state related enable

# VIFv6_IN (virtuaaliliitäntöjen (sisäverkon) ipv6 liikenne joka tulossa sisään ja menossa muualle verkkoon)
set firewall ipv6-name VIFv6_IN default-action accept
set firewall ipv6-name VIFv6_IN description 'VLAN ipv6 traffic in'

# WAN ipv6 liikenne joka tulossa sisään ja menossa muualle verkkoon
set firewall ipv6-name WANv6_IN default-action drop
set firewall ipv6-name WANv6_IN rule 9 action accept
set firewall ipv6-name WANv6_IN rule 9 description 'Allow established/related state'
set firewall ipv6-name WANv6_IN rule 9 log disable
set firewall ipv6-name WANv6_IN rule 9 state established enable
set firewall ipv6-name WANv6_IN rule 9 state related enable
set firewall ipv6-name WANv6_IN rule 10 action accept
set firewall ipv6-name WANv6_IN rule 10 description 'Allow ICMPv6 packets'
set firewall ipv6-name WANv6_IN rule 10 log disable
set firewall ipv6-name WANv6_IN rule 10 protocol icmpv6

# WAN ipv6 local liikenne palomuurin omaan ip osoitteeseen.
# Sallitaan vain ipv6 liikenteelle tärkeitä protokollia portteineen.
set firewall ipv6-name WANv6_LOCAL default-action drop
set firewall ipv6-name WANv6_LOCAL description 'WAN ipv6 inbound to router'
set firewall ipv6-name WANv6_LOCAL rule 10 action accept
set firewall ipv6-name WANv6_LOCAL rule 10 description 'Allow established/related'
set firewall ipv6-name WANv6_LOCAL rule 10 state established enable
set firewall ipv6-name WANv6_LOCAL rule 10 state related enable
set firewall ipv6-name WANv6_LOCAL rule 20 action drop
set firewall ipv6-name WANv6_LOCAL rule 20 description 'Drop invalid'
set firewall ipv6-name WANv6_LOCAL rule 20 state invalid enable
set firewall ipv6-name WANv6_LOCAL rule 30 action accept
set firewall ipv6-name WANv6_LOCAL rule 30 description 'Allow IPv6 ICMP'
set firewall ipv6-name WANv6_LOCAL rule 30 protocol ipv6-icmp
set firewall ipv6-name WANv6_LOCAL rule 40 action accept
set firewall ipv6-name WANv6_LOCAL rule 40 description 'Allow DHCPv6'
set firewall ipv6-name WANv6_LOCAL rule 40 destination port 546
set firewall ipv6-name WANv6_LOCAL rule 40 protocol udp
set firewall ipv6-name WANv6_LOCAL rule 40 source port 547


# Sääntölistat kotiverkolle VLAN100 (sallitaan oletuksena kaikki in&local)
set firewall name VLAN100_IN default-action accept
set firewall name VLAN100_LOCAL default-action accept

# Sääntölistat IOT verkolle (tänne voi laittaa poikkeuksia jos haluaa sallia pääsyn toisiin verkkoihin kuten esim ruless 20)
# IN
set firewall name VLAN200_IN default-action drop
set firewall name VLAN200_IN description 'VLAN200 IOT traffic IN'
set firewall name VLAN200_IN rule 10 action accept
set firewall name VLAN200_IN rule 10 description 'Allow established and related'
set firewall name VLAN200_IN rule 10 log disable
set firewall name VLAN200_IN rule 10 protocol all
set firewall name VLAN200_IN rule 10 state established enable
set firewall name VLAN200_IN rule 10 state invalid disable
set firewall name VLAN200_IN  rule 10 state new disable
set firewall name VLAN200_IN rule 10 state related enable
set firewall name VLAN200_IN rule 20 action accept
set firewall name VLAN200_IN rule 20 description 'Esimerkki: Salli liikenne MQTT brokerille, joka sijaitsee luotettujen verkkojen vlanissa'
set firewall name VLAN200_IN rule 20 destination address 192.168.1.20
set firewall name VLAN200_IN rule 20 destination port 1883
set firewall name VLAN200_IN rule 20 protocol tcp
# LOCAL (Sallitaan iot laitteille pääsy perus palveluihin kuten dns, dhcp ja ntp. Ilman näitä on monesti vaikea elää.)
set firewall name VLAN200_LOCAL default-action drop
set firewall name VLAN200_LOCAL rule 10 action accept
set firewall name VLAN200_LOCAL rule 10 description 'allow dns'
set firewall name VLAN200_LOCAL rule 10 destination port 53
set firewall name VLAN200_LOCAL rule 10 log disable
set firewall name VLAN200_LOCAL rule 10 protocol tcp_udp
set firewall name VLAN200_LOCAL rule 20 action accept
set firewall name VLAN200_LOCAL rule 20 description 'allow dhcp'
set firewall name VLAN200_LOCAL rule 20 destination port 67
set firewall name VLAN200_LOCAL rule 20 log disable
set firewall name VLAN200_LOCAL rule 20 protocol udp
set firewall name VLAN200_LOCAL rule 30 action accept
set firewall name VLAN200_LOCAL rule 30 description 'allow ntp'
set firewall name VLAN200_LOCAL rule 30 destination port 123
set firewall name VLAN200_LOCAL rule 30 log disable
set firewall name VLAN200_LOCAL rule 30 protocol udp

# Asetetaan luodut sääntölistat paikalleen oikeisiin liitäntöihin
set interfaces ethernet eth0 firewall in name WAN_IN
set interfaces ethernet eth0 firewall local name WAN_LOCAL
set interfaces ethernet eth0 firewall in ipv6-name WANv6_IN
set interfaces ethernet eth0 firewall local ipv6-name WANv6_LOCAL
set interfaces switch switch0 vif 100 firewall in ipv6-name VIFv6_IN
set interfaces switch switch0 vif 100 firewall in name VLAN100_IN
set interfaces switch switch0 vif 100 firewall local name VLAN100_LOCAL
set interfaces switch switch0 vif 200 firewall in name VLAN200_IN
set interfaces switch switch0 vif 200 firewall local name VLAN200_LOCAL

#####################
### LAN asetuksia ###
#####################

# Virtual interface määritteet (virtuaaliset liitännät, jotka tarvitaan jotta voit käyttää vlaneja. Kaikki liitetään switch0 instanssiin.)
set interfaces switch switch0 vif 100 address 192.168.1.1/24
set interfaces switch switch0 vif 100 description 'Kotilaitteet'
set interfaces switch switch0 vif 200 address 192.168.2.1/24
set interfaces switch switch0 vif 200 description 'IOT laitteet joilta inet blokattu'

# DNS määritykset (sidotaan tiettyihin virtuaaliliitäntöihin, jotta vlanit saavat DNS resurssin käyttöön)
set service dns forwarding cache-size 400
set service dns forwarding listen-on switch0
set service dns forwarding listen-on switch0.100
set service dns forwarding listen-on switch0.200
set service dns forwarding name-server 8.8.8.8

# NAT (eth0 portista nat ulos kaikelle ulos lähtevälle liikenteelle)
set service nat rule 5010 description 'NAT rule for home network'
set service nat rule 5010 log disable
set service nat rule 5010 outbound-interface eth0
set service nat rule 5010 protocol all
set service nat rule 5010 type masquerade

# SSH hallintaportti palomuurin hallintaan sisäverkossa
set service ssh port 22
set service ssh protocol-version v2

# IPV6 (Tehty sillä olettamuksella että operaattori jakaa /56 verkon ja siitä delegoidaan /64 eteenpäin kodin LAN verkkoon. Kohtuu standardi tapa.)
# Jos et saa tällä toimimaan ipv6 liikennettä, niin tarkista operaattoriltasi oikeat asetukset.
# Huom! Tässä esimerkissä tehdään ipv6 asetukset vain sisäverkon VLAN100:lle, koska se on tässä setupissa ainoa verkko jolla pääsy internettiin.
# Tarvittaessa voit monistaa VLAN100 (switch0.100) asetuksia muihin inettiä kaipaaviin VLAN verkkoihisi (huom, muista tällöin juoksuttaa prefix-id lukua suuremmaksi jos aina uuden verkon kohdalla).
set interfaces ethernet eth0 dhcpv6-pd no-dns
set interfaces ethernet eth0 dhcpv6-pd pd 0 interface switch0
set interfaces ethernet eth0 dhcpv6-pd pd 0 interface switch0.100 host-address '::1'
set interfaces ethernet eth0 dhcpv6-pd pd 0 interface switch0.100 no-dns
set interfaces ethernet eth0 dhcpv6-pd pd 0 interface switch0.100 prefix-id ':1'
set interfaces ethernet eth0 dhcpv6-pd pd 0 interface switch0.100 service dhcpv6-stateless
set interfaces ethernet eth0 dhcpv6-pd pd 0 prefix-length 56
set interfaces ethernet eth0 dhcpv6-pd rapid-commit enable
set interfaces ethernet eth0 ipv6 address autoconf
set interfaces ethernet eth0 ipv6 dup-addr-detect-transmits 0

# System settings (Perus asetuksia ja muuta optimointia)
# Domain-name ja host-name kohdan voi halutessaan vaihtaan toisen nimiseksi. Liikenteellisesti näillä ei ole väliä.
set service unms disable
set system conntrack expect-table-size 2048
set system conntrack hash-size 32768
set system conntrack modules sip disable
set system conntrack table-size 262144
set system domain-name home.local
set system host-name edgerouter
set system name-server 127.0.0.1
set system ntp server 0.fi.pool.ntp.org
set system ntp server 1.fi.pool.ntp.org
set system ntp server 2.fi.pool.ntp.org
set system ntp server 3.fi.pool.ntp.org
set system time-zone Europe/Helsinki
set system traffic-analysis dpi disable
set system traffic-analysis export disable
set firewall all-ping enable
set firewall broadcast-ping disable

# commitoi muutokset
# (allaoleva ottaa asetukset käyttöön, mutta asetukset eivät vielä pysy bootin yli)
commit
# Yhteys varmaan katkeaa tässä vaiheessa joten vaihda nyt piuha esim eth4 porttiin
# Ota uusi SSH yhteys 192.168.1.1 osoitteeseen tunnareilla:
# Username: ubnt
# Password: ubnt
# Kun olet päässyt kiinni palomuurille uudestaan niin katso että kaikki on kuin pitää
# ja tallenna konffis pysyvästi "save" konennolla:
save

# Luo itsellesi oma tunnus palomuurille
configure
set system login user kayttajanimesi authentication plaintext-password jokusalasana
set system login user kayttajanimesi level admin
commit
save
exit
# Loggaa uudestaan sisään juuri luomillasi tunnareilla ja poista ubnt käyttäjä
delete system login user ubnt
commit
save

# Tämän jälkeen käynnistä varmuuden vuoksi Edgerouter vielä uudelleen ja sitten voit kirjautua web selaimella hallintaan: https://192.168.1.1
# ja käydä tarkastamassa miltä palomuurin konffis näyttä UI puolella.
